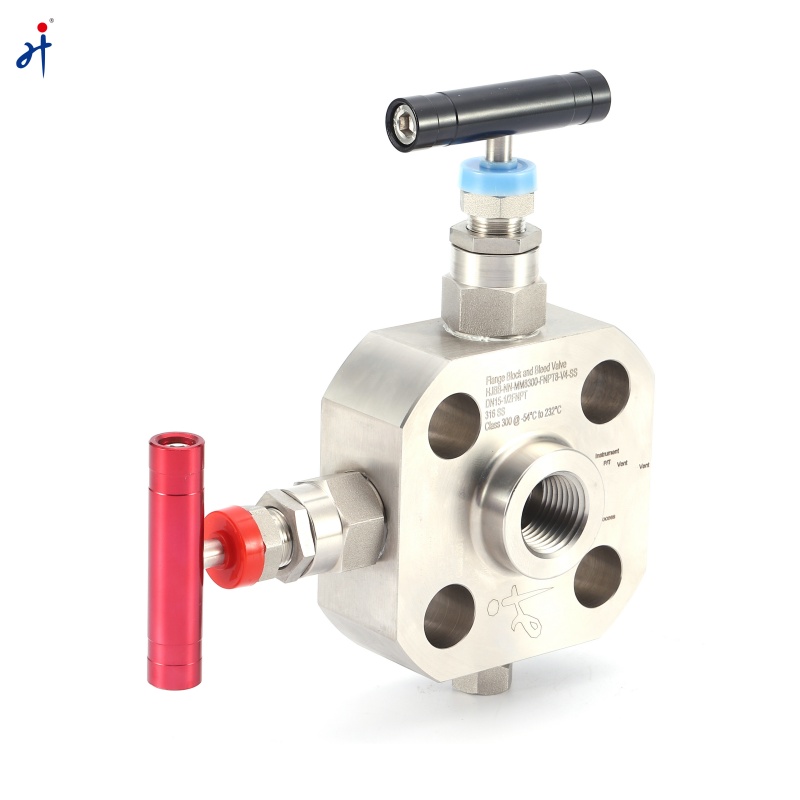

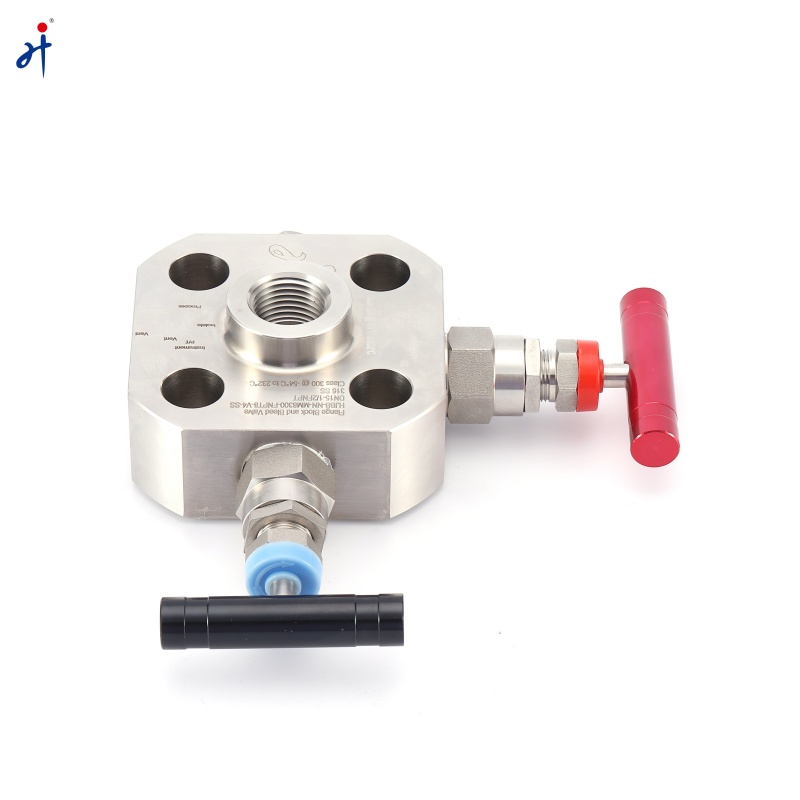

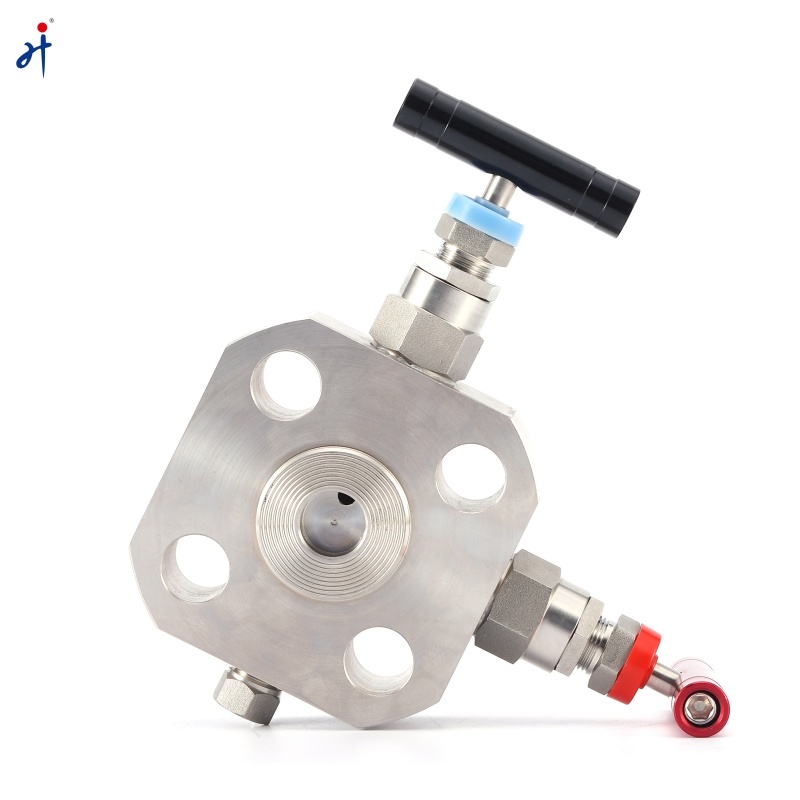

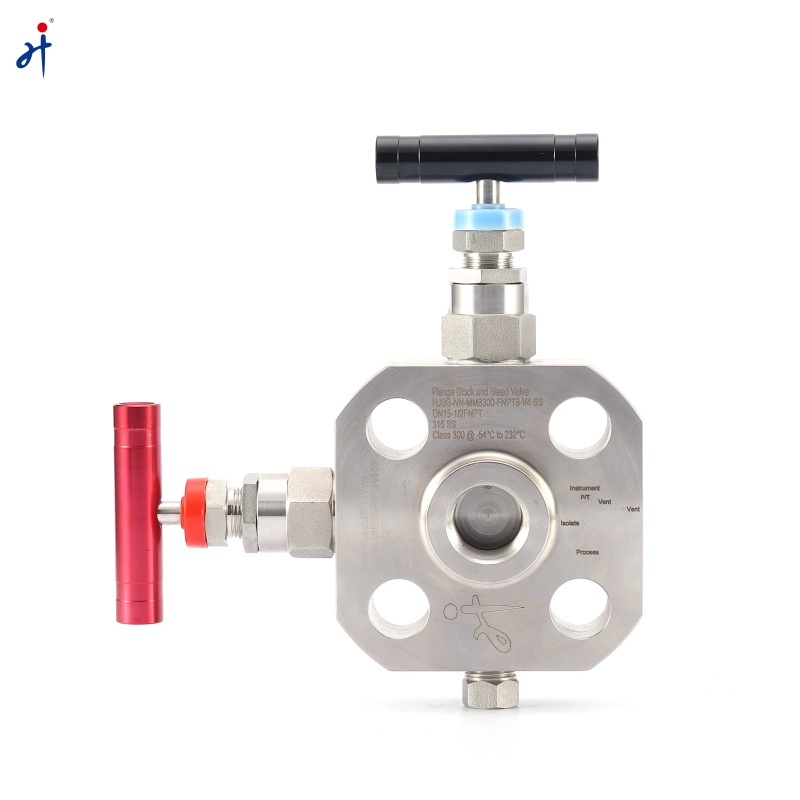

Instrument 2 Valve Single Block and Bleed Manifold

 Instrument 2 Valve Single Block and Bleed Manifold

Especificación:

Colectores de válvulas de instrumentación Hongji

The Instrument 2 Valve Single Block and Bleed Manifold is designed for reliable isolation and pressure venting in industrial instrumentation systems. It integrates one block valve and one bleed valve into a compact body, enabling safe shutdown, pressure release, and maintenance of pressure transmitters, gauges, and other field instruments. This configuration is widely used in oil & gas, petrochemical, power generation, and process industries where system safety and accuracy are critical.

Aplicaciones:

1. Industria del petróleo y el gas

• Control de presión:Para monitorear y controlar fluidos y gases de alta presión en procesos de perforación, producción y refinación.
• Medición de flujo:Para medir caudales y gestionar el flujo en tuberías y refinerías.
• Aislamiento y ventilación: Block and Bleed Manifold allow for easy isolation, draining, and venting in high-pressure systems.

2. Plantas químicas y petroquímicas

• Control de procesos químicos:Se utiliza para controlar el flujo de reactivos, disolventes y catalizadores en reactores químicos.
• Seguridad y Monitoreo:Garantiza la seguridad en entornos de alto riesgo al controlar la presión y el flujo dentro de equipos como bombas, reactores y columnas de destilación.

3. Generación de energía

• Sistemas de vapor y agua:Para controlar el flujo de vapor y agua en centrales eléctricas, especialmente en sistemas de alta presión.
• Instrumentación:Ayuda a gestionar las señales de medición de temperatura, presión y caudal en calderas y turbinas.

4. Farmacéutica y Biotecnología

• Control de fluidos estériles:  Instrument 2 Valve Single Block and Bleed Manifold are crucial for maintaining sterile conditions and controlling fluid flow in pharmaceutical and biotech production, ensuring that processes such as fermentation and mixing are precisely controlled.
• Aislamiento higiénico:Garantiza el aislamiento higiénico de las diferentes partes del sistema, manteniendo operaciones libres de contaminación.

5. Tratamiento y distribución de agua

• Regulación de flujo:Las válvulas colectoras regulan el flujo de agua a través de plantas de tratamiento y sistemas de distribución.
• Control de presión:  Instrument 2 Valve Single Block and Bleed Manifold is used in regulating pressure in pipelines and during water treatment processes.

6. HVAC (calefacción, ventilación y aire acondicionado)

• Regulación de temperatura y presión:Se utiliza para controlar el flujo de refrigerantes y fluidos de calefacción en sistemas HVAC.
• Aislamiento y mantenimiento:Garantiza la facilidad de aislamiento para fines de mantenimiento en sistemas HVAC complejos.

7. Laboratorios e instalaciones de investigación

• Gestión precisa de fluidosLas válvulas colectoras se utilizan en laboratorios para controlar con precisión el flujo de gases y líquidos en experimentos de investigación.
• Control de fluidos multicanal:Se utiliza para gestionar múltiples fuentes de fluidos y dirigirlas a diferentes sistemas de prueba o equipos de investigación.

Ventajas:

• Vástago no giratorio Diseño para minimizar la abrasión
•  Cabezal de bloqueo rediseñado para asegurar el casquillo de bloqueo
• Prueba neumática 100% a 1,5 veces la presión de diseño antes del embalaje
• La punta predeterminada es Hastelloy para extender el ciclo de vida.
• El torno Doosan, Citizen y Okuma garantiza la máxima precisión de mecanizado

Descripción del número de pedido:

Notas:

1. El instrumento colector estándar es de brida (según MSS SP-99), la distancia de brida (de centro a centro) es de 2,13 (54 mm).

Distancia de 2,19 (55,6 mm) adecuada para transmisores de rango 6, 7 y 1151.

Distancia de 2,25 (57,2 mm) transmisores de rango 8 y 1151.

2. La indicación del número de pedido ilustra la clasificación y combinación de productos Hongji, que no se pueden combinar aleatoriamente.
3. Para aquellas válvulas fabricadas con otro tipo de material distinto al indicado, comuníquese con el personal de ventas de Hongji.
4. Si se requiere un colector de válvulas dedicado al oxígeno, incluya “O2" en el número de pedido básico, por ejemplo:HJ2W-MNPT8-FNPT8-HP-SS-O2

Observaciones:

El número de pedido anterior indica el tamaño y tipo de puerto específico y otros perímetros, y no se pueden combinar al azar; consulte nuestro soporte de ventas para obtener más detalles técnicos o el catálogo si es necesario.
