Pressure Instrument 3-Valve Manifold

Pressure Instrument 3-Valve Manifold

Спецификация:

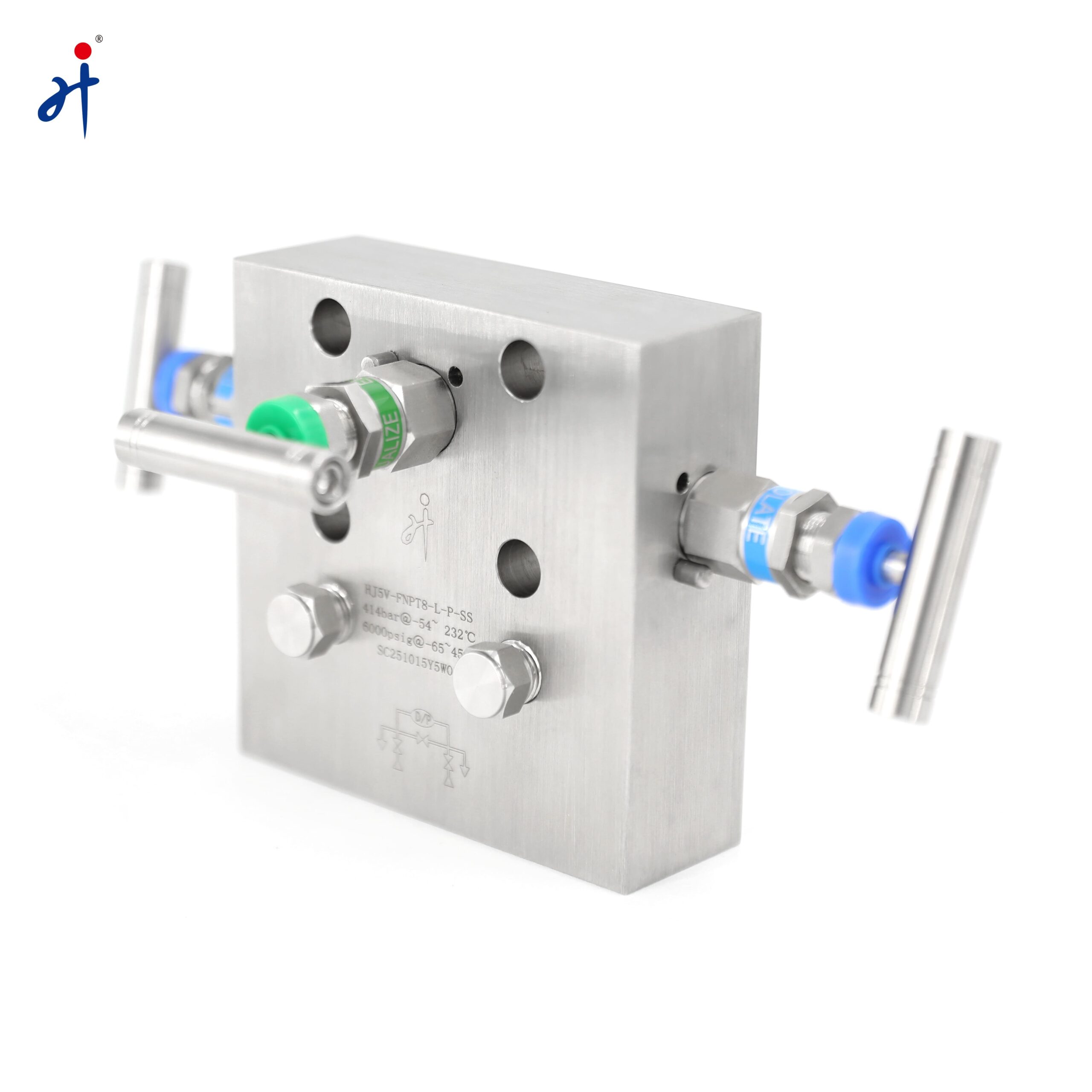

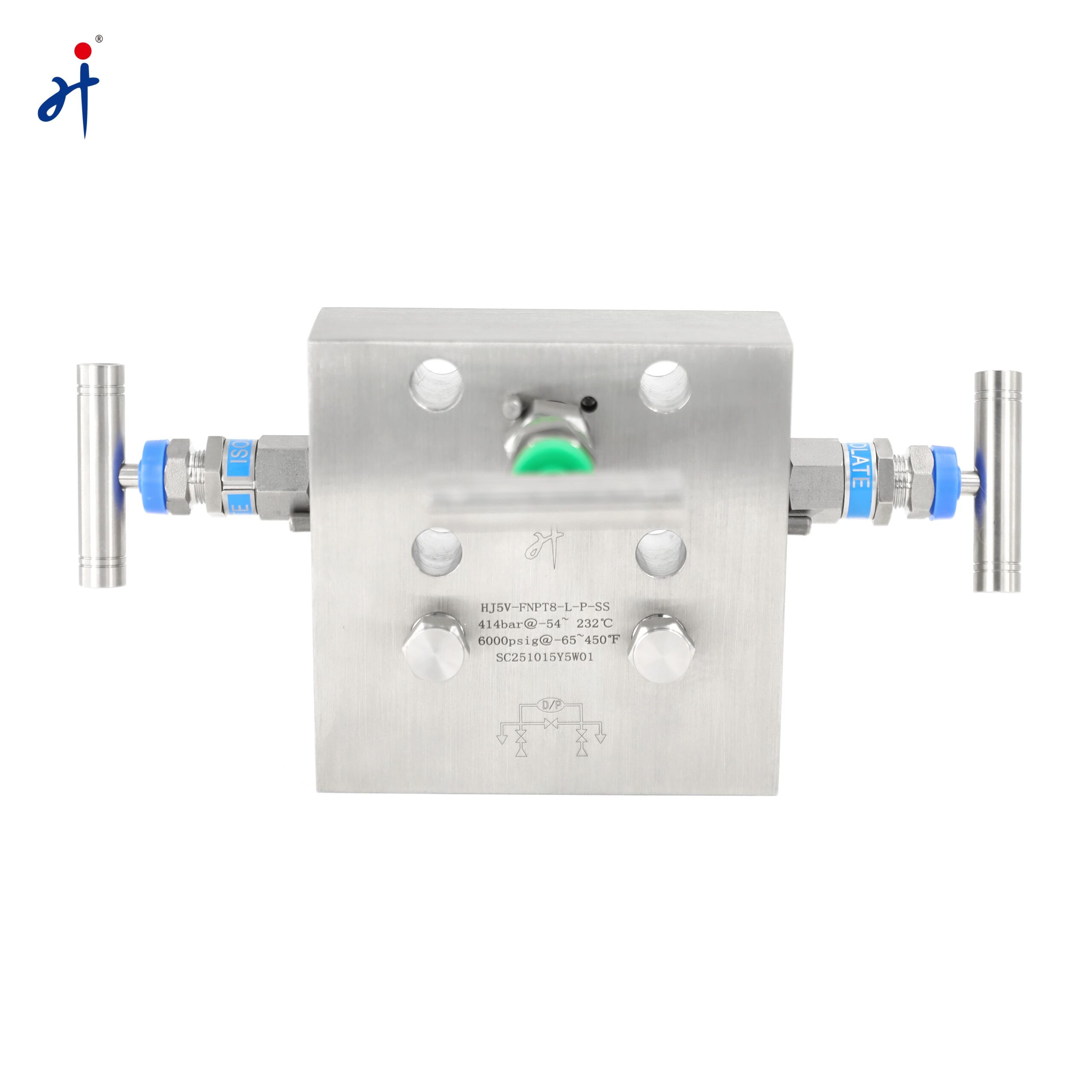

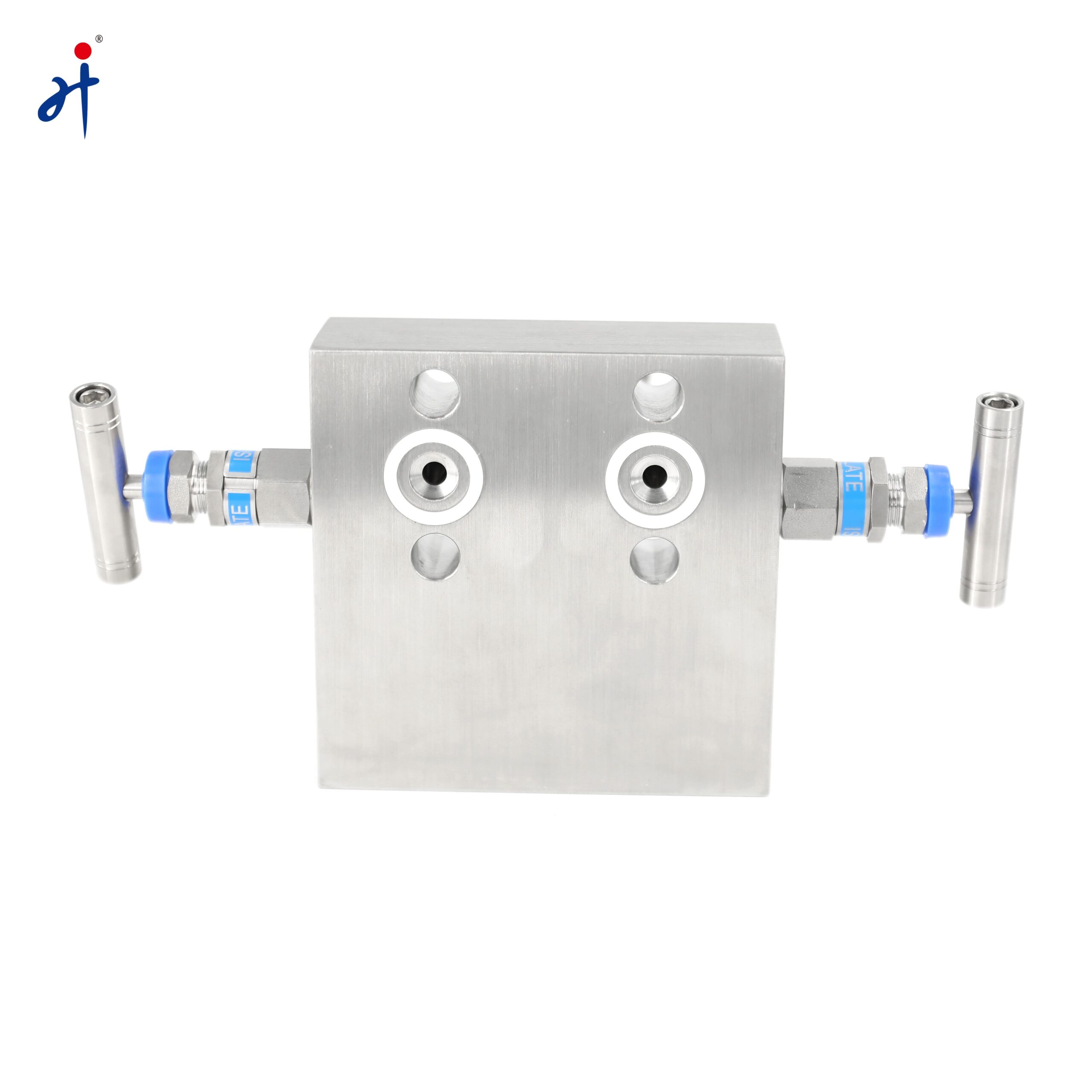

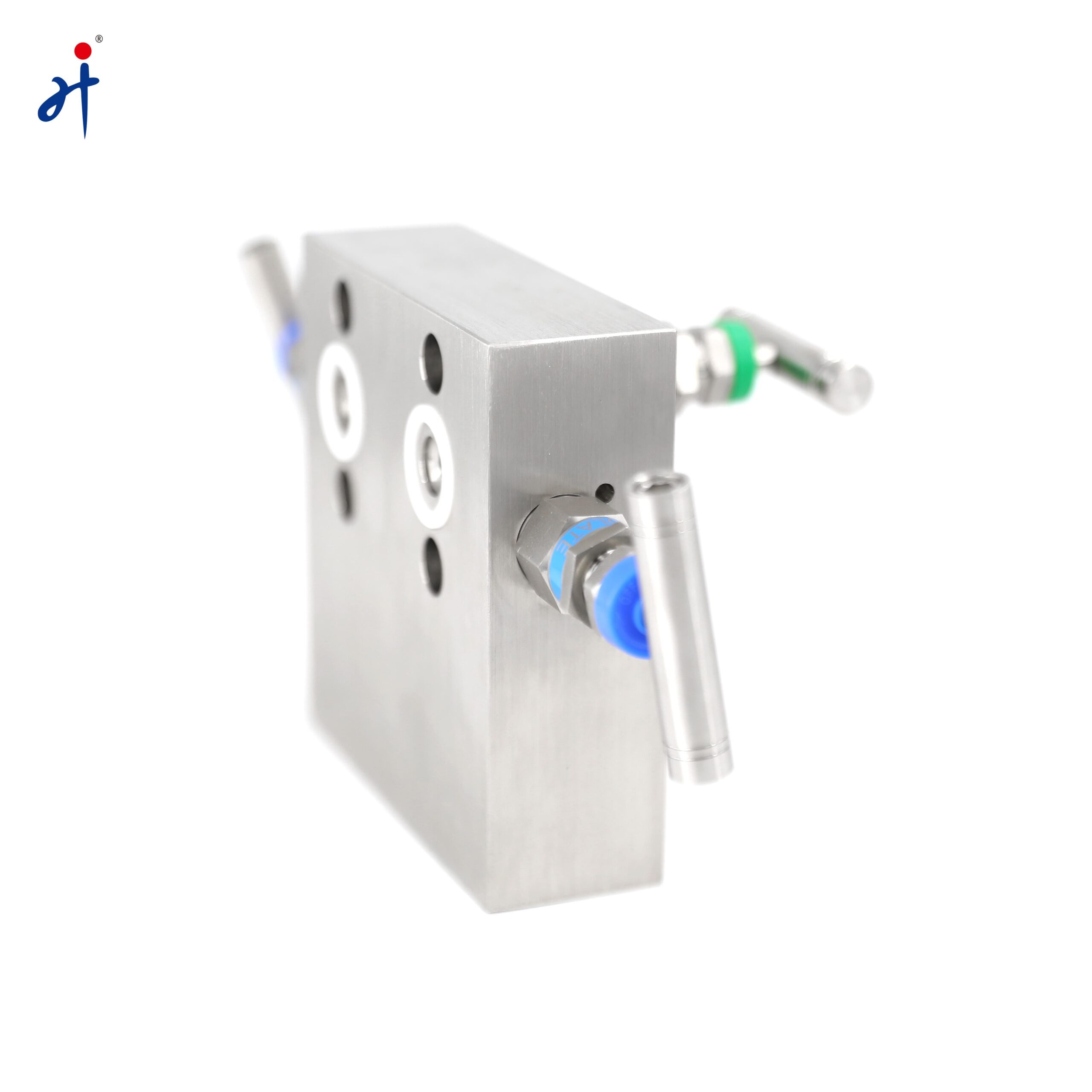

Hongji Pressure Instrument 3-Valve Manifold

Pressure Instrument 3-Valve Manifold Manufactured from high-quality SS316 stainless steel, this manifold offers outstanding corrosion resistance, high-pressure capability, and long-term sealing reliability in harsh industrial environments. This equipment assists pressure instruments such as pressure gauges, pressure transmitters, and differential pressure transmitters directly and indirectly in measuring and equalizing pressures, differential pressures, static, gauge, and variable in process instrumentation lines by bleeding, blocking, and calibrating.

Приложения:

1. Нефтегазовая промышленность

• Контроль давления: Для мониторинга и управления жидкостями и газами высокого давления в процессах бурения, добычи и переработки.
• Измерение расхода: Для измерения расхода и управления потоком в трубопроводах и на нефтеперерабатывающих заводах.
• Изоляция и вентиляция: Распределительные клапаны позволяют легко изолировать, сливать и выпускать воздух в системах высокого давления.

2. Химические и нефтехимические заводы

• Контроль химических процессов: Используется для управления потоком реагентов, растворителей и катализаторов в химических реакторах.
• Безопасность и мониторинг: Обеспечивает безопасность в условиях повышенного риска за счет контроля давления и расхода внутри оборудования, такого как насосы, реакторы и дистилляционные колонны.

3. Производство электроэнергии

• Паровые и водяные системы: Для управления потоком пара и воды на электростанциях, особенно в системах высокого давления.
• Инструментарий: Помогает управлять сигналами измерения температуры, давления и расхода в котлах и турбинах.

4. Фармацевтика и биотехнологии

• Контроль стерильной жидкости: Распределительные клапаны имеют решающее значение для поддержания стерильных условий и управления потоком жидкости в фармацевтическом и биотехнологическом производстве, гарантируя точный контроль таких процессов, как ферментация и смешивание.
• Гигиеническая изоляция: Обеспечивает гигиеническую изоляцию различных частей системы, поддерживая работу без загрязнения.

5. Очистка и распределение воды

• Регулирование потока: Распределительные клапаны регулируют поток воды через очистные сооружения и распределительные системы.
• Контроль давления: Используется для регулирования давления в трубопроводах и в процессах очистки воды.

6. ОВиК (отопление, вентиляция и кондиционирование воздуха)

• Регулировка температуры и давления: Используется для управления потоком хладагентов и теплоносителей в системах отопления, вентиляции и кондиционирования воздуха.
• Изоляция и обслуживание: Обеспечивает простоту изоляции для технического обслуживания в сложных системах отопления, вентиляции и кондиционирования воздуха.

7. Лаборатории и исследовательские центры

• Точное управление жидкостью: Распределительные клапаны используются в лабораториях для точного управления потоком газов и жидкостей в исследовательских экспериментах.
• Многоканальное управление жидкостью: Используется для управления несколькими источниками жидкости, направляя их в различные испытательные системы или исследовательское оборудование.

Преимущества:

• Невращающийся шток Конструкция минимизирует истирание
•  Измененная конструкция головки замка для фиксации запорного сальника
• Пневматическое испытание 100% при давлении, превышающем расчетное в 1,5 раза, перед упаковкой
• Совет по умолчанию — Hastelloy для продления жизненного цикла
• Токарный станок Doosan, Citizen, Okuma обеспечивает максимальную точность обработки

Описание номера заказа:

Примечания:

1. Стандартный манифольдный прибор — фланцевый (согласно МСС СП-99), расстояние между фланцами (межцентровое) — 2,13 (54 мм).

Расстояние 2,19 (55,6 мм) подходит для передатчиков диапазона 6, 7 и 1151.

Расстояние 2,25 (57,2 мм) передатчиков диапазона 8 и 1151.

2. Указание номера заказа иллюстрирует классификацию и комбинацию продуктов Hongji, которые не могут быть объединены случайным образом.
3. Если вам нужны клапаны, изготовленные из другого материала, кроме указанного, обратитесь к торговому персоналу компании Hongji.
4. Если требуется клапанный коллектор, предназначенный для кислорода, включите «О2» в основном номере заказа, например:HJ2W-MNPT8-FNPT8-HP-SS-O2

Замечания:

Номер заказа выше указывает конкретный размер и тип порта, а также другие периметры и не может быть скомбинирован случайным образом. При необходимости обратитесь в нашу службу поддержки продаж для получения более подробной технической информации или к каталогу.
