Double Block and Bleed Monoflange Valve Manifold

 Double Block and Bleed Monoflange Valve Manifold

مواصفة:

مشعبات صمامات أجهزة هونغجي

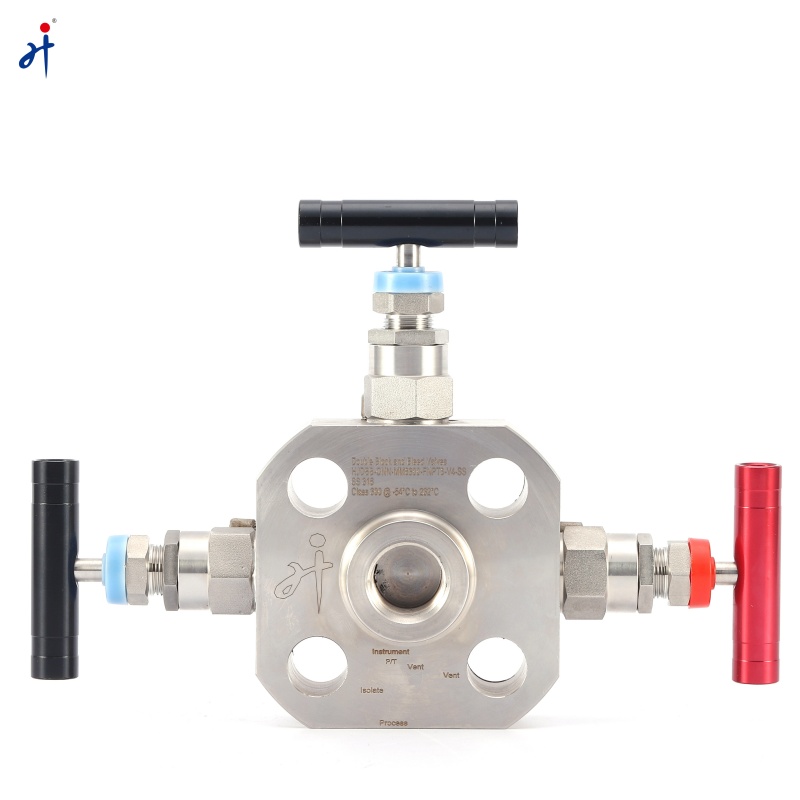

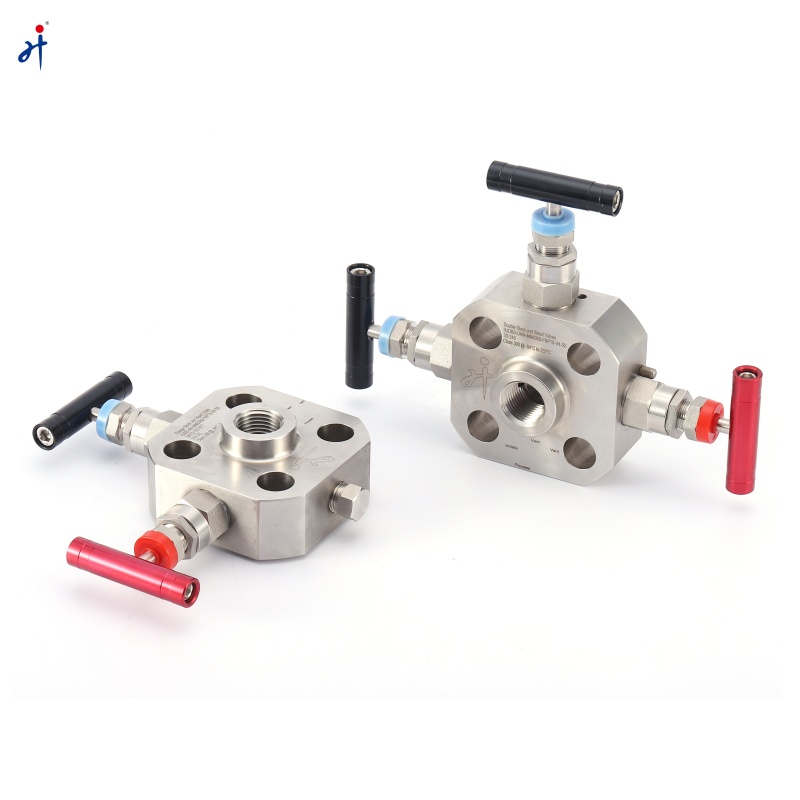

The Double Block and Bleed Monoflange Valve Manifold is designed for reliable isolation and pressure venting in industrial instrumentation systems. It integrates one block valve and one bleed valve into a compact body, enabling safe shutdown, pressure release, and maintenance of pressure transmitters, gauges, and other field instruments. This configuration is widely used in oil & gas, petrochemical, power generation, and process industries where system safety and accuracy are critical.

التطبيقات:

1. صناعة النفط والغاز

• التحكم في الضغط:لمراقبة والتحكم في السوائل والغازات ذات الضغط العالي في عمليات الحفر والإنتاج والتكرير.
• قياس التدفق:لقياس معدلات التدفق وإدارة التدفق في خطوط الأنابيب والمصافي.
• العزل والتهوية:  Double Block and Bleed Monoflange Valve Manifold allow for easy isolation, draining, and venting in high-pressure systems.

2. المصانع الكيميائية والبتروكيماوية

• التحكم في العمليات الكيميائية:تستخدم في التحكم في تدفق المواد المتفاعلة والمذيبات والحفازات في المفاعلات الكيميائية.
• السلامة والمراقبة:يضمن السلامة في البيئات عالية الخطورة من خلال التحكم في الضغط والتدفق داخل المعدات مثل المضخات والمفاعلات وأعمدة التقطير.

3. توليد الطاقة

• أنظمة البخار والمياه:للتحكم في تدفق البخار والماء في محطات الطاقة، وخاصة في أنظمة الضغط العالي.
• الأجهزة:يساعد في إدارة الإشارات لقياس درجة الحرارة والضغط والتدفق في الغلايات والتوربينات.

4. الصناعات الدوائية والتكنولوجيا الحيوية

• التحكم في السوائل المعقمة:  Double Block and Bleed Monoflange Valve Manifold are crucial for maintaining sterile conditions and controlling fluid flow in pharmaceutical and biotech production, ensuring that processes such as fermentation and mixing are precisely controlled.
• العزل الصحي:يضمن العزل الصحي لأجزاء مختلفة من النظام، والحفاظ على العمليات خالية من التلوث.

5. معالجة المياه وتوزيعها

• تنظيم التدفق:تعمل صمامات المنوعات على تنظيم تدفق المياه عبر محطات المعالجة وأنظمة التوزيع.
• التحكم في الضغط:  Double Block and Bleed Monoflange Valve Manifold is used in regulating pressure in pipelines and during water treatment processes.

6. التدفئة والتهوية وتكييف الهواء

• تنظيم درجة الحرارة والضغط:تستخدم في التحكم في تدفق المبردات وسوائل التدفئة في أنظمة التدفئة والتهوية وتكييف الهواء.
• العزل والصيانة:يضمن سهولة العزل لأغراض الصيانة في أنظمة التدفئة والتهوية وتكييف الهواء المعقدة.

7. المختبرات ومرافق البحث

• إدارة دقيقة للسوائل:تستخدم صمامات متعددة في المختبرات للتحكم بدقة في تدفق الغازات والسوائل في التجارب البحثية.
• التحكم في السوائل متعدد القنوات:تستخدم لإدارة مصادر السوائل المتعددة، وتوجيهها إلى أنظمة اختبار أو معدات بحث مختلفة.

المزايا:

• ساق غير دوارة مصممة لتقليل التآكل
•  تم إعادة تصميم رأس القفل لتأمين غدة القفل
• 100% اختبار هوائي عند 1.5 مرة من ضغط التصميم قبل التعبئة
• النصيحة الافتراضية هي Hastelloy لتمديد دورة الحياة
• تضمن مخرطة دوسان وسيتيزن وأوكوما أقصى قدر من الدقة في التشغيل

وصف رقم الطلب:

ملحوظات:

1. أداة القياس القياسية للمجمع هي الشفة (وفقًا لـ MSS SP-99)، ومسافة الشفة (من المركز إلى المركز) هي 2.13 (54 ملم).

مسافة 2.19 (55.6 ملم) مناسبة لأجهزة الإرسال من النطاق 6 و7 و1151.

مسافة 2.25 (57.2 ملم) من أجهزة الإرسال من النطاق 8 و 1151.

2. يوضح رقم الطلب تصنيف وتركيبة منتجات Hongji، والتي لا يمكن دمجها بشكل عشوائي.
3. بالنسبة للصمامات المصنوعة من نوع آخر من المواد غير المذكورة، يرجى الاتصال بموظفي مبيعات Hongji.
4. إذا كان هناك حاجة إلى صمام متعدد مخصص للأكسجين، قم بتضمين "الأكسجين"في رقم الطلب الأساسي، على سبيل المثال:HJ2W-MNPT8-FNPT8-HP-SS-O2

ملاحظات:

يشير رقم الطلب أعلاه إلى حجم ونوع المنفذ المحدد والمحيطات الأخرى، ولا يمكن دمجه عشوائيًا، يرجى الرجوع إلى دعم المبيعات لدينا لمزيد من التفاصيل الفنية أو الكتالوج إذا لزم الأمر.
